Circuito transmisor de 40 metros telegrafía valvular

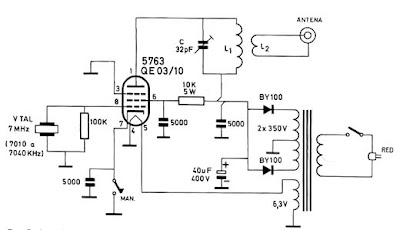

Este diagrama esquemático corresponde a un circuito transmisor para la banda de 40 metros, utilizado por los operadores de radio aficionado es de tipo para CW (Morse) con una sola válvula. Además de los componentes críticos de conseguir en la actualidad. El  transformador 200 x 350 V o más debe ser de 200 mA. La bobina que L1 consiste en 20 vueltas de alambre 28 AWG en un tubo de 2 cm de diámetro, sin núcleo y L2 en 10 vueltas del mismo alambre. Los diodos pueden ser  del tipo semiconductor. Los condensadores deben ser cerámicos con voltaje de alto aislamiento.
